Audio Rx DFE

概述

Audio Rx DFE（以下简称 Rx DFE）通过降采样、数字滤波和增益控制等处理，将 ADC 采样得到的或 PAD 输入的高速低比特数字信号转换成高信噪比的低速高比特数字信号。

Rx DFE 输入信号包括：

Rx DFE 输入信号为高采样率数字信号，经过变采样率转换等处理之后，输出为 24 比特的低采样率数字信号。Rx DFE 还可同时输出较高速率的高比特数字信号，用于主动降噪处理。

Rx DFE 与其它模块的连接关系如下图所示。

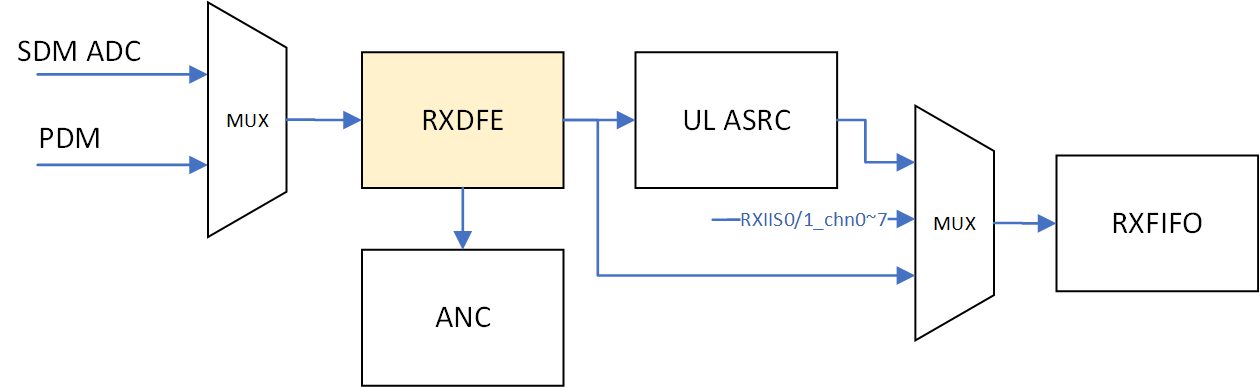

Rx DFE 与其它模块连接示意图

Rx DFE 支持如下特性：

SDM 模式下，输入数字信号位宽为 4 比特，典型的输入采样率为 7.68 MHz/8 MHz。
PDM 模式下，输入数字信号位宽为 1 比特，典型的输入采样率为 0.96 MHz、1 MHz、1.92 MHz、2 MHz、3.072 MHz、3.84 MHz 和 4 MHz。
输出数字信号位宽为 24 bits。
支持多种输出采样率，典型的输出信号采样率为 8 kHz、16 kHz、32 kHz、48 kHz、96 kHz 和 192 kHz。
支持对输出数字音频信号进行功率控制，调整精度为 0.1875 dB，范围为-95.8125 dB~+95.8125 dB。
支持两级高通滤波器。
支持多种同步启动控制方案。
支持 15.36 MHz/16 MHz /32 MHz 等多种时钟模式。
支持频偏校准。
支持最大 8 路输入。
支持 12 路 Rx DFE lite。

Rx DFE 主要由两级 CIC 抽取滤波器、频偏调整滤波器（PPM FLT）、半带抽取滤波器（HBF）、高通滤波器（HPF）、增益控制器（Gain）等组成，如下图所示。

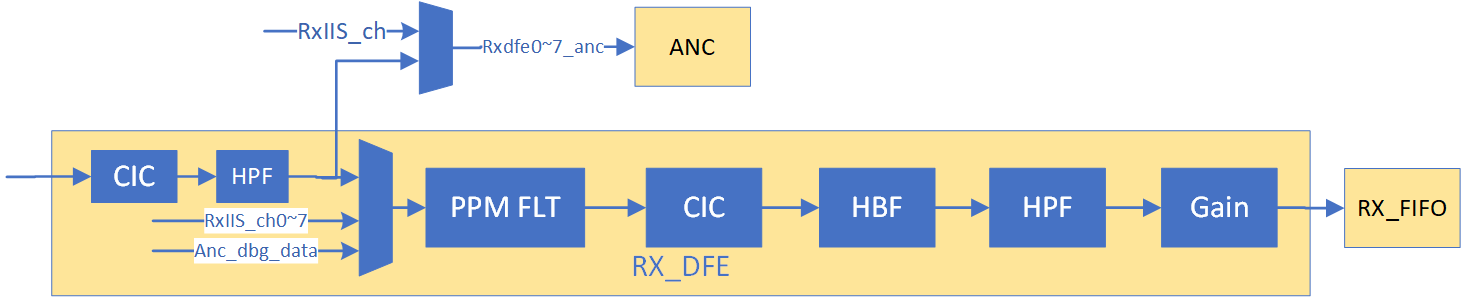

Rx DFE 结构图

examples/unity_test/acore/components/test_case/test_audio_adc_anc_dac.c

Functions

WQ_RX_DFE_SRC wq_rx_dfe_source_get(WQ_RX_DFE_CHN chn)

Get RX-DFE source.

WQ_RET wq_rx_dfe_compensate_sinc0_dcc(WQ_RX_DFE_CHN chn)

compensate rxdfe sinc0 dcc.

WQ_RET wq_rx_dfe_shift_enable(WQ_RX_DFE_CHN chn, bool enable)

Set whether to perform a shift operation on rxdfe.

参数:

chn -- RX-DFE channel.
enable -- true indicates the need for shifting, false indicates no need for shifting.

返回:

WQ_RET_OK - success, other - failed

struct wq_rx_dfe_config

Public Members
