物料准备

使用 WQ SDK 进行编译所需的硬件和软件如下：

• 硬件

  • WQ 开发板 B+_BGA_DEMO_V1.2 （以下简称 WQ 开发板）

  • PC 一台

  • Micro USB 数据线一条

• 软件

  • WQ SDK 交叉编译环境

  • WQ 下载调试工具 WuQi7033.exe （以下简称 WQ 下载调试工具）

说明

用户可根据实际情况替换为其他软硬件。

PC

PC 主要用于：

• 运行 WQ SDK 交叉编译环境

• 运行 WQ 下载调试工具（Windows 环境）

WQ 开发板

WQ 开发板的外观如 图 2-1 和 图 2-2 所示。

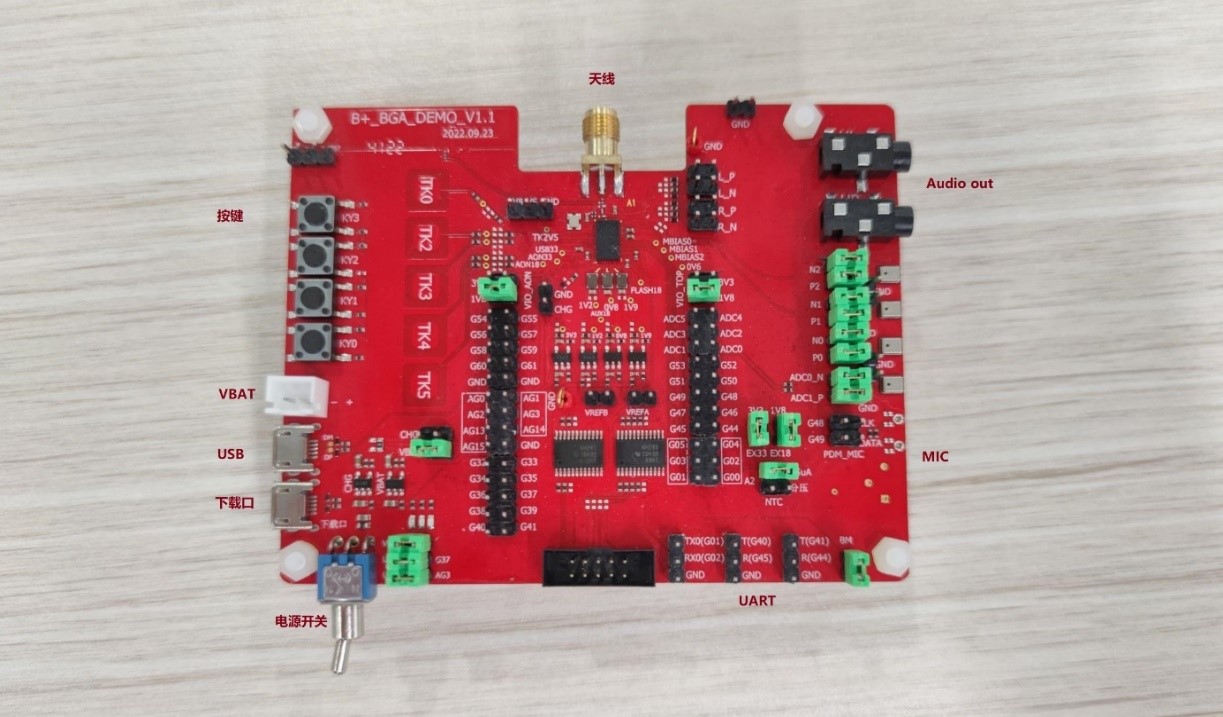

图 2-1 WQ 开发板（正面）

下载口连接开发板上的 USB 转 UART 芯片。电脑 USB 连接到下载口后，USB 会向开发板供电，同时识别出串口。

说明

板载串口芯片为 FT232。

若无法识别串口，可前往官网 https://ftdichip.cn/Products/ICs/FT232R.htm 下载安装驱动程序。

下载通道以及默认的 Log 输出通道，均为下载口的串口。

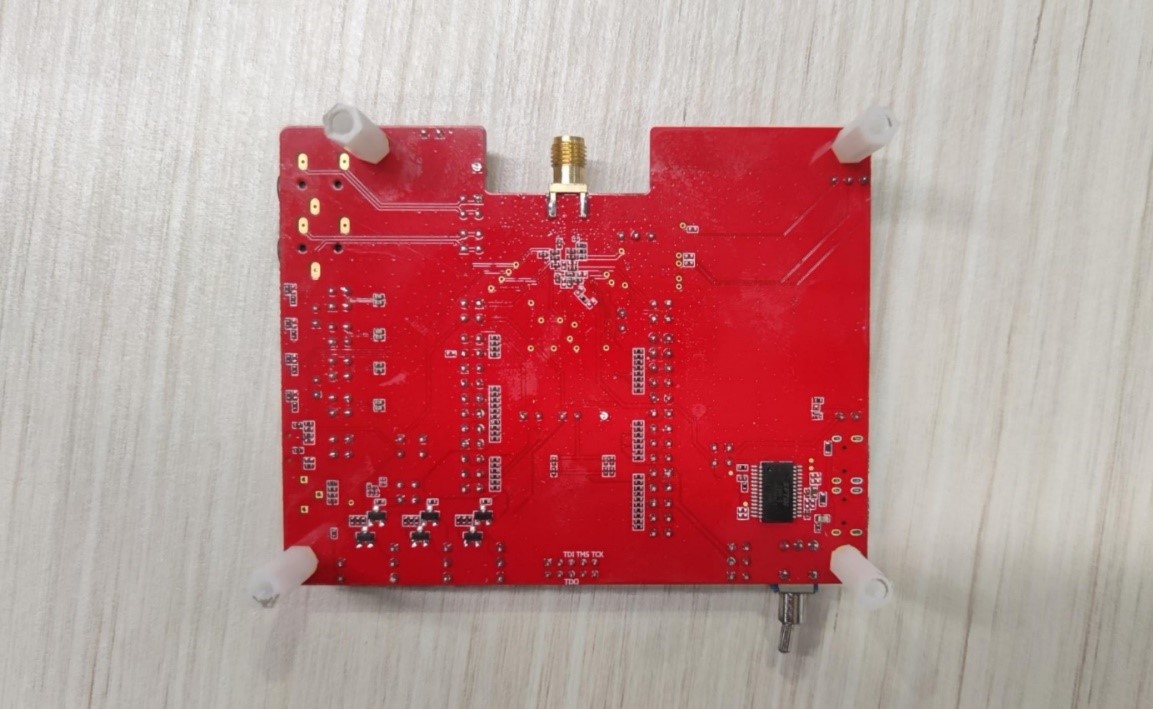

图 2-2 WQ 开发板（背面）
