Crash 处理

本章节介绍在 WQ SDK 启动及运行中出现 Crash 后，如何通过 log 定位问题，包括 log 分析、BackTrace 分析、反汇编分析及 GDB 与 CoreDump 分析。

Log 分析

发生 crash 后， crash 相关信息会通过 LOG 通道输出。 WQ 下载调试工具接收的 log ，存放在工具软件目录下的 LogUART 文件夹中的 .log 文件。详细信息如下：

 [auto]crash_test.c:140 Asserted! //crash 发生的代码位置
 0x0412006e:0x020093f8 //crash 发生时，调用栈信息
 0x041179cc:0x02009438
 0x02005f10:0x02009448
 0x0412006e:0x00000000
 [auto]mcause: 0x03[Breakpoint] //assert 类型的 crash
 [auto]core0: exception registers dump //crash 发生在 core0
 ra = 0x0200005a
 sp = 0x020092b0
 t0 = 0x0000002a
 t1 = 0x00000000
 t2 = 0x00000023
 fp = 0x020093c8
 s1 = 0x02006970
 a0 = 0x00000000
 a1 = 0x000000d2
 a2 = 0x00000030
 a3 = 0x00e88f1f
 a4 = 0x00000002
 a5 = 0x00000000
 a6 = 0x02009158
 a7 = 0x20303030
 s2 = 0x02006970
 s3 = 0x04116000
 s4 = 0x00000000
 s5 = 0x00000001
 s6 = 0xa5a5a5a5
 s7 = 0xa5a5a5a5
 s8 = 0xa5a5a5a5
 s9 = 0xa5a5a5a5
 s10 = 0xa5a5a5a5
 s11 = 0xa5a5a5a5
 t3 = 0x00000039
 t4 = 0x00000009
 t5 = 0x0000002e
 t6 = 0x00000025
 0x0412006e:0x020093f8 //crash 发生时，调用栈信息
 0x041179cc:0x02009438
 0x02005f10:0x02009448
 0x0412006e:0x00000000
 [auto]mepc: 0x02000076, mbadaddr: 0x00000000 //crash 发生时的代码位置
 coredump_callback address: 0x0411 6c84
 Current task RA/SP/A0/FP/EPC 2000 05a 20092b0 0 20093c8 2000076
 Core dump len = 4192 (8 0)
 ================= CORE DUMP START =================
 YBAAAAEAAAAIAAAAfAAAAA==
 WJQAAjiEAAKkkgACSJQAAg==
 sJIAAiROAABQcwACUHMAAliUAAJIcwACC AAAAEvrlycWXxZ/WJQAAgAAAAAHAAAA
......

用户可以通过 mcause 判断 crash 类型，初步分析 crash 原因。表 5 1 列举了常见的 mcause 和相应的分析策略。

常见 mcause 与分析策略

mcause

carsh 原因

分析策略

0x8000000b

外部中断
外部中断可能导致 crash dump 的只有 watchdog timeout 中
断。因此，可以判定为代码存在死循环

1

数据访问异常
  • 中断服务函数代码在 Flash 里面，找到 mepc 即可。
    mepc 所在的函数必须加上IRAM TEXT(func xxxx)
  • 野指针数据访问。如果 mbadaddr 不是 Flash 的地址而
    是一个野指针，则需要根据汇编找到对应的变量，再进
    一步推测野指针产生的原因。

2

非法指令异常

首先根据 crash dump内容排查指令是否被修改。

  • 被修改:说明存在内存踩踏。

  • 未被修改:检查指令自身问题。

3

assert 对应的异常

同样看log 和 BackTrace 定位问题。

5

非对齐访问的异常

根据 mepc 定位代码和变量，一般都是地址不对齐导致的。

7

0地址访问对应的异常
根据上面的办法找到对应的变量和代码，推测 0 地址访问产
生的原因。

根据上文中的 mcause: 0x03 ，可以判断 Crash 原因为 assert 对应的异常。

BackTrace 分析

用户可以通过运行 BackTrace 命令查看调用栈信息，进而定位 Crash 原因。BackTrace 命令可以使用 WQ 下载调试工具运行或通过编译环境运行。

运行 BackTrace 命令需要 log 和相应 core 的 .elf 文件。ELF 文件在编译时生成，存放于 build 目录下相应 core 的文件夹中。如： /<SDK>/application/target_a/build/acore/target_a_acore.elf 。

使用 WQ 下载调试工具

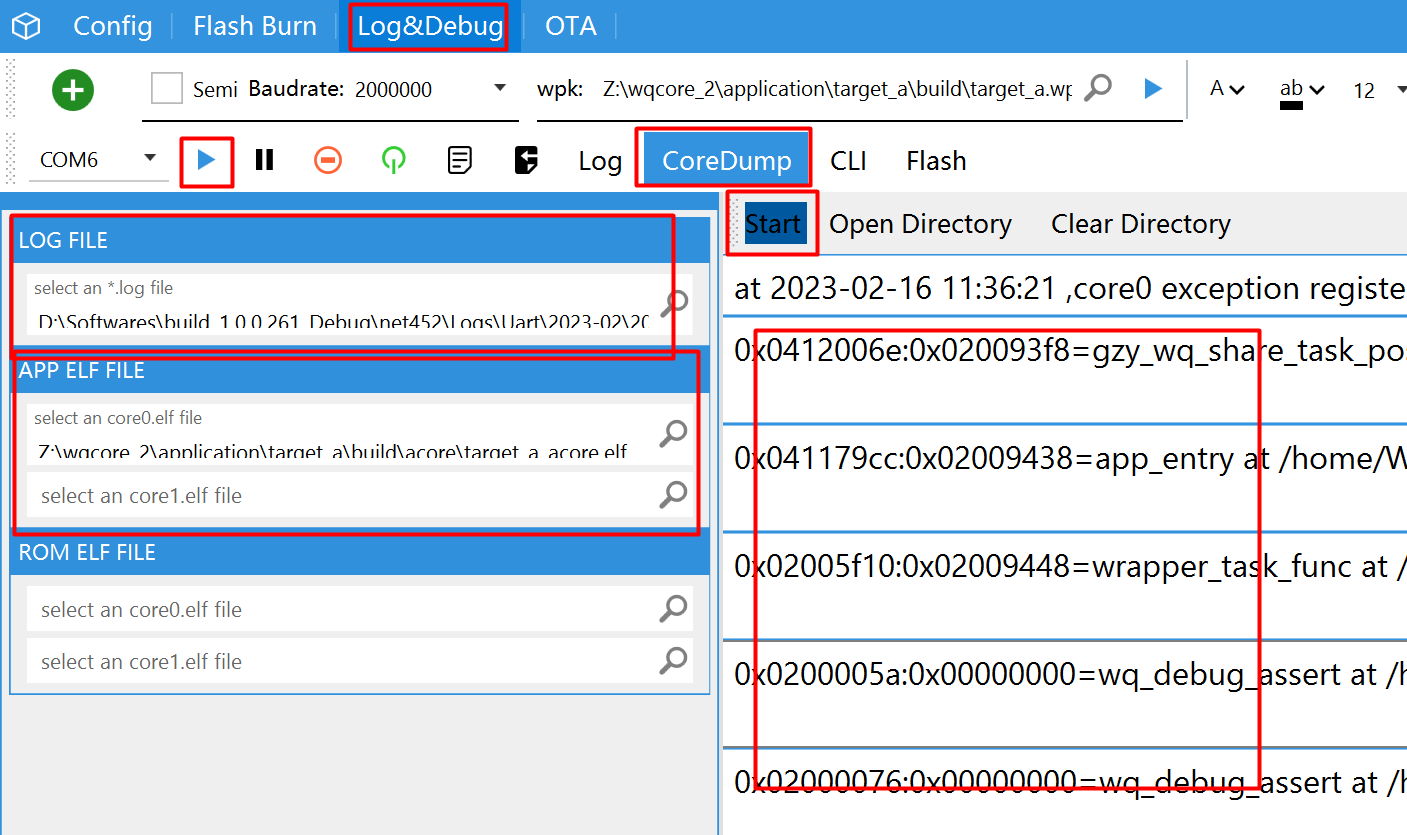

用户可以使用 WQ 下载调试工具运行 BackTrace 命令，查看调用栈信息。操作步骤如下：

  1. 打开 WQ 下载调试工具，点击 LogDebug 菜单栏。

  2. 在左侧 LOG FILE 区域，选择 UART 输出的 .log 文件。

说明

WQ 下载调试工具接收的 log 存放于工具软件目录下的 LogUART 文件夹下的 .log 文件。

  1. 在左侧 APP ELF FILE 区域，选择发生 crash 的 core 所对应的 .elf 文件。

  2. 确保串口处于关闭状态。点击 START，即可生成调用栈信息。

../_images/SDK_5-1_log_debug.png

使用 BackTrace 命令

在编译环境下运行 BackTrace 命令可以查看调用栈信息。命令如下：

riscv64-unknown-elf-addr2line -f -e build/acore/target_a_acore.elf 0x0412006e:0x020093f8 0x041179cc:0x02009438 0x02005f10:0x02009448 0x0200005a:0x00000000

命令解析：

  • riscv64-unknown-elf-addr2line -f -e 为指令和参数。

  • build/acore/target_a_acore.elf 为 .elf 文件相对路径。

  • 0x0412006e:0x020093f8 0x041179cc:0x02009438 0x02005f10:0x02009448 0x0200005a:0x00000000 为 Crash Log 中的栈调用信息。

输出结果如下：

crash_test
/wqcore/components/share_task_2/src/crash_test.c:141
app_entry
/wqcore/application/target_a/acore/app.c:221 (discriminator 3)
wrapper_task_func
/wqcore/os/os_shim/src/freertos_10_2_1/os_task.c:44
wq_debug_assert
/wqcore/components/wq_debug/src/wq_debug.c:608

查看反汇编

汇编文件可以用于 Crash 原因定位。

WQ SDK 编译时会在相应 core 的 .elf 文件目录下生成.asm 汇编文件，如 /<SDK>/application/target_a/build/acore/target_a_acore.asm 。 用户也可以通过 .elf 文件和反汇编指令生成汇编文件，方便排查定位故障。反汇编指令如下:

riscv64-unknown-elf-objdump -S -x target_a_acore.elf > target_a_acore.asm

GDB 与 CoreDump 分析

Log 中 "=== CORE DUMP START ===" 与 "=== CORE DUMP END ===" 之间的内容（不包含上述两行）为 CoreDump 信息。详细信息如下：

 ......
 Current task RA/SP/A0/FP/EPC 2000 05a 20092b0 0 20093c8 2000076
 Core dump len = 4192 (8 0)
 ================= CORE DUMP START =================
 YBAAAAEAAAAIAAAAfAAAAA==
 WJQAAjiEAAKkkgACSJQAAg==
 sJIAAiROAABQcwACUHMAAliUAAJIcwACC AAAAEvrlycWXxZ/WJQAAgAAAAAHAAAA
......
 7x6iiRJ1QtSefzCbz7Zzd9XaBM//nGsb3VEXELWWS7GOaIW74j9QmNww5zqssBvg
 e/dpClD6j9zc8AiMGnAcYESv5ejPgdHcNJJwqhaA4uRfqwWGKn481s+sNxJKvhU/
 yHitWLoqXhC7HmjaAAAAAAAAAAA=
 ================= CORE DUMP END =================

将 CoreDump 信息拷贝到一个文件中，重命名以 .b64 做后缀，如 coredump.b64 。

可以通过 wq_coredump.py 脚本执行 CoreDump 指令：

python3 tools/wq_coredump.py dbg_corefile --gdb ~/xxx/riscv64-unknown-elf-gdb -c dump/coredump.b64 -t b64 elf/xcore.elf

指令解析:

  • tools/wq_coredump.py 为 coredump 脚本路径

  • ~/xxx/riscv64-unknown-elf-gdb 为 GDB 脚本绝对路径

  • dump/coredump.b64 为 coredump 文件路径

  • elf/xcore.elf 为 .elf 文件路径

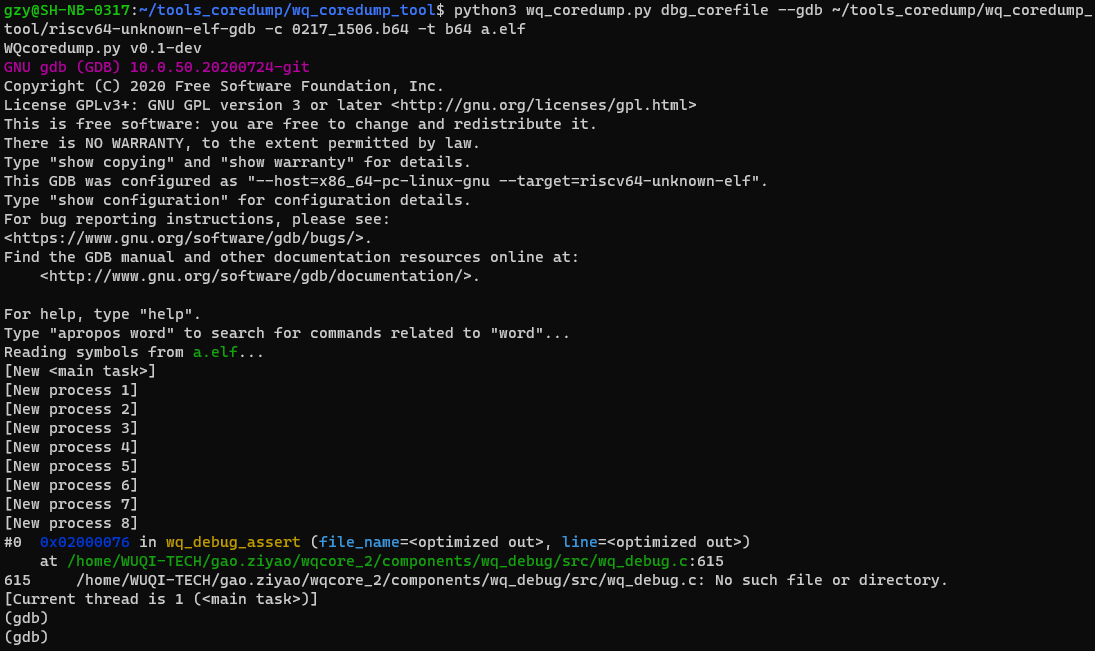

执行完成后，进入 GDB 调试状态。可以执行一些 GDB 指令查看 backtrace（bt） 、thread 信息（info thread ）、全局变量（ p ）等信息，如下图所示。

../_images/SDK_5-2_GDB_debug.png
